1. 작동 원리:
자기 유량계 열 미터는 가열 또는 냉각 시스템의 유체 흐름과 에너지를 측정하기 위해 현대 세계에서 널리 사용됩니다.
자기 유량계는 패러데이의 전자기 유도 법칙의 원리를 기반으로 합니다. 전도성 유체가 흐름 방향에 수직인 자기장을 통해 흐를 때 유체 속도에 비례하는 유도 전압이 생성됩니다. 높은 정확도, 낮은 유지 보수 요구 사항 및 광범위한 유속을 측정할 수 있는 기능으로 인해 상하수도 응용 분야에서 가장 먼저 선택됩니다.
반면 열량계는 난방 및 냉방 시스템에서 전달되는 에너지를 측정하는 데 사용됩니다. 열 미터는 유량뿐만 아니라 입구와 출구 유체 흐름 사이의 온도 차이를 측정합니다. 유체의 비열 용량을 사용하여 열 미터는 흐르는 흐름 사이에 전달되는 열 에너지의 양을 계산합니다.
이 미터는 많은 산업, 상업 및 주거 환경에서 중요한 역할을 합니다. 흐름과 에너지 소비량을 정확하게 측정하여 자원의 효율적인 관리와 절약에 기여합니다.

2. 흐름 매개변수:
2.1. 작동 모드:
JY-LDE 시리즈 자기 유량계 열 미터에는 열 미터 작동 모드, 콜드 미터 작동 모드 및 열 및 콜드 미터 작동 모드의 세 가지 작동 모드가 있습니다.
열 측정기 작동 모드: 기본 모드, 열 측정. "H"는 열을 의미합니다. 콜드 미터 작동 모드: 콜드에서 측정합니다. "R"은 추위를 의미합니다.
냉온 측정기 작동 모드: 열과 냉기를 모두 측정합니다. 측정 결과는 별도로 표시됩니다.

2.2. 측정 파이프 크기:
JY-LDE 시리즈의 냉온 미터 센서 파이프 크기 범위는 10-2000mm입니다.
10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200, 1400,1600,1800 및 2000.

3. 미터 성능 및 지수:
3.1 기본 기능:
※저주파 구형파 여기, 여기 주파수: 1/10 전원 주파수, 1/12 전원 주파수;
※흥미로운 전류: 125mA, 250mA;
※추가 폴 없이 빈 파이프 측정, 연속 측정, 고정 값으로 알람 ;
※유속 측정 범위: {0}}.1 ~15m/s, 속도 분해능: 0.5mm/s;
※AC 고주파 스위칭 전원 공급 장치: 85VAC ~ 250VAC;
※24V DC 스위칭 전원 공급 장치: 20VDC ~ 36VDC;
※네트워크 기능: MODBUS(표준), HART(옵션), GPRS(옵션), PROFIBUS(옵션);
※선택을 위한 영어 및 중국어(다른 언어는 선택사항임);
※흐름과 열을 기록하기 위한 2개의 적분기 내부.

3.2 정상 작동 조건:
환경 온도: -10~ 플러스 60도;
상대 습도: 5% ~90%;
전력 공급, 단상 전력: 85~250V, 45~63Hz;
소비 전력: 20W 미만(시니어 연결 시).

3.3 센서 연결 유형:
분할 사각형 쉘: 사각형 쉘이 벽에 걸려 있고 변환기는 센서 케이블과 연결됩니다.

3.4 센서 요구 사항:
센서 신호 감도: 1m/s 미만, 출력 150µV~200µV;
미터는 여기 루프에서 125mA 전류를 사용할 때 100Ω~110Ω 저항이 적용됩니다. 여기 루프에서 250mA 전류를 사용하는 경우 40Ω~60Ω 저항이 적용됩니다.

3.5 차원 그림과 미터 숫자를 설치하십시오:

Split type heat meter converter

Integrated heat meter converter

Remote Heat Meter Converter

※분열계 사이즈표

※열량계 변환기 규격표

※원격 열량계 변환기

PT1000 열 센서 포함

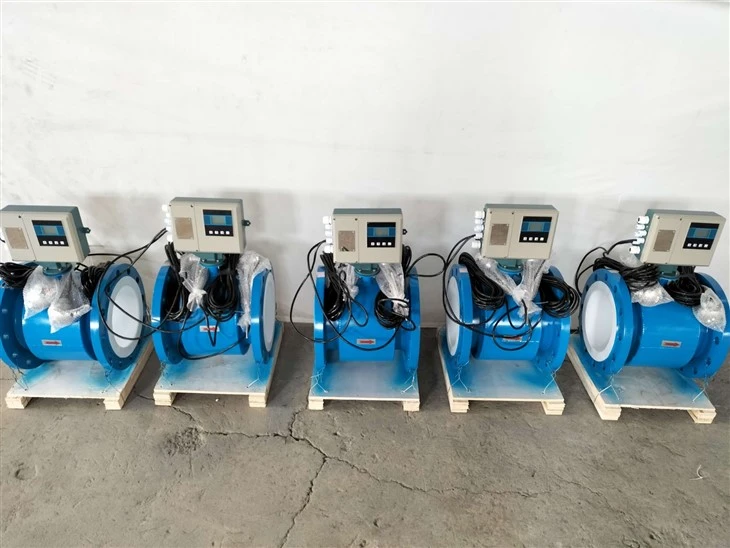

4. 제품 이미지:

Integrated electromagnetic heat meter flowmeter

Integrated electromagnetic heat meter

Split type electromagnetic heat meter

5. 라이닝 선택 테이블은 다음과 같습니다.

라이너 소재	주요 실적	애플리케이션
네오프렌	좋은 탄성과 높은 파단 강도, 우수한 내마모성 성능; 일반적인 농도의 산, 알칼리 및 염에 저항하십시오.	1. 매체의 최대 온도는 80C입니다. 2. 주로 물, 하수, 슬러리 및 펄프 등을 측정하는 데 사용됩니다.
PTFE (표준시)	PTFE의 화학적 성능은 모든 플라스틱에서 가장 안정적이며 끓는 염산, 황산, 질산 왕수, 농축 알칼리 및 유기 용액에 저항합니다. 음식 정도;	매체의 온도는 -40C에서 180C입니다. 집중된 산, 알칼리 및 위생 매체와 같은 강한 부식성 매체에 주로 사용하는.
PU (폴리우레탄)	우수한 내마모성(천연고무의 10배); 그러나 나쁜 산 및 알칼리 저항성;	매체의 최대 온도는 80C 미만이어야 합니다. 중간 정도의 강한 마모가 있는 펄프 및 석탄 슬러리를 측정하는 데 사용됩니다.
증권 시세 표시기	화학적 성능은 PTFE와 유사하며 음압 저항 특성은 PTFE, 식품 등급보다 우수합니다. 가격은 더 높을 것입니다;	PTFE와 동일
증권 시세 표시기	화학적 성능은 PTFE와 유사하며 내압성이 우수하고 식품 등급이 우수합니다. 가격은 더 높을 것입니다;	PTFE와 동일
단단한 고무

6.전극 선택표는 다음과 같습니다.

전극 재료	주요 성능 및 응용
SUS316L	부식이 약한 공업용수, 생활수, 하수 등에 사용; 석유, 화학, 야금 산업, 도시 및 환경 보호 분야에 적용;
증권 시세 표시기	끓는점 이하의 모든 농도의 염산에 대해 내식성이 우수합니다. 또한 황산, 인산, 불화 수소산, 유기산 및 기타 비 산화성 산, 알칼리 및 염산 등에 저항합니다.
증권 시세 표시기	질산/크롬산과 황산의 혼합물 등의 비산화성 산을 레지스트; 그리고 Fe3 플러스, Cu2 플러스와 같은 산화 염 및 차아염소산염 용액 및 해수 등과 같은 기타 산화제에 저항합니다.
티탄	해수, 염화물의 종류, 차아염소산염, 산화성 산(질소질산 포함), 유기산, 알칼리 등에 저항하지만 정제된 환원산(황산, 염산)에는 저항하지 않습니다. 부식은 산에 산화제(질산 및 Fe, Cu를 포함하는 이온 매질과 같은)만 있을 때 크게 감소합니다.
탄탈	유리와 유사한 내식성이 우수합니다. 거의 모든 화학 매체(끓는 염산, 질산 및 175C 이하의 황산 포함)에 저항할 수 있지만 불화수소산, 강한 황산 및 알칼리에는 저항할 수 없습니다.
텅스텐 카바이드로 코팅된 스테인리스 스틸	강한 마모 매체에 사용되지만 부식은 없습니다.
