터빈 유량계와 전자식 유량계는 모두 산업 자동화 제어에 자주 사용되는 액체 유량계입니다. 그래서 둘의 차이점은 무엇입니까? 다음 Junyuan 유량계는 다음을 소개합니다.
1. 작동 원리의 차이:

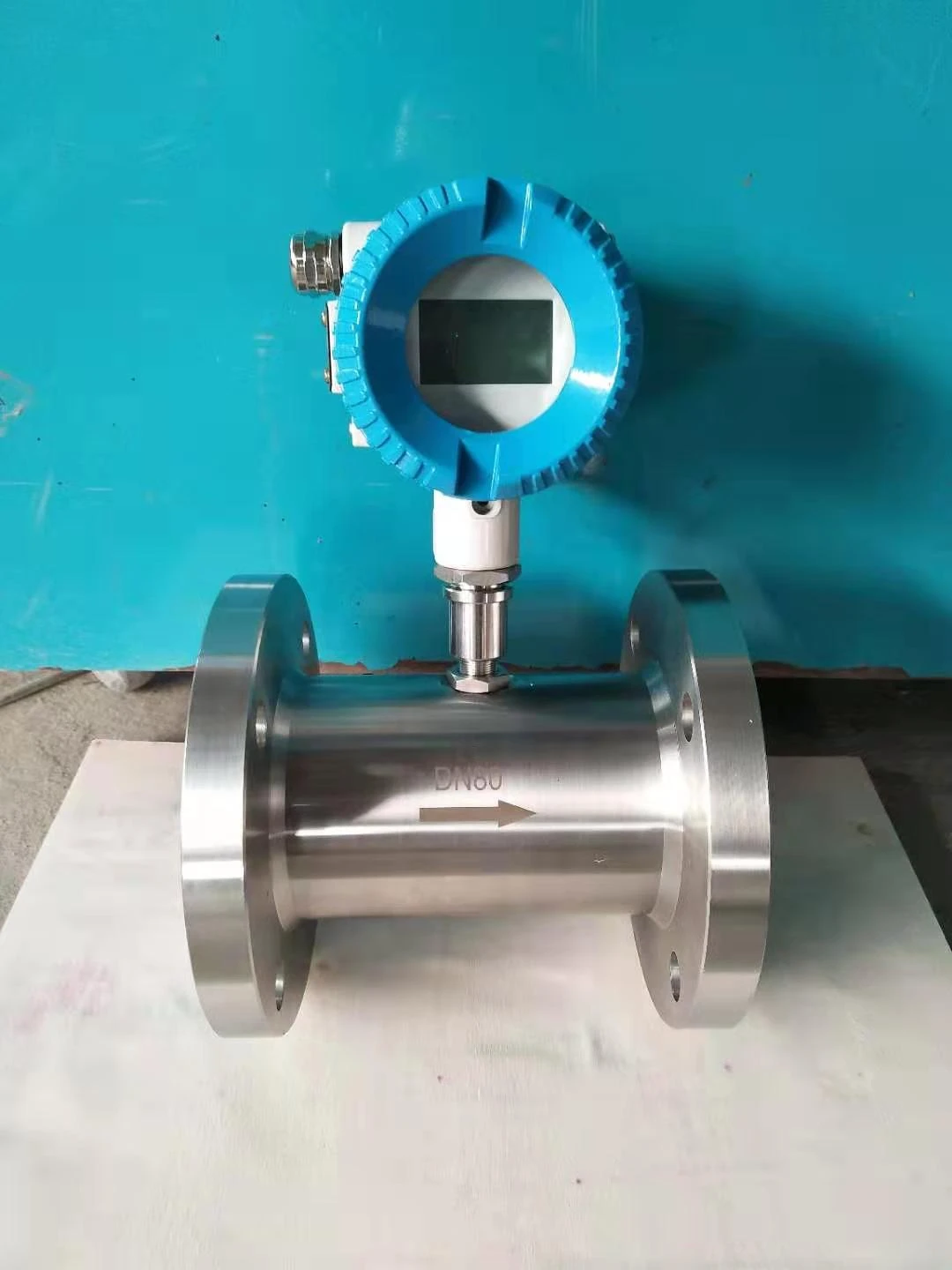

터빈 유량계의 개략도
원리터빈 유량계위의 그림에 나와 있습니다. 플랜지 파이프 중앙에 터빈을 설치하고 양단을 베어링으로 지지한다. 유체가 파이프를 통과할 때 터빈 블레이드에 부딪혀 터빈이 회전합니다. 터빈의 회전 각속도는 유체의 유속에 비례하고 유체의 흐름은 터빈을 회전시켜 케이싱의 영구자석강에 의해 생성된 자기장선을 절단하여 자속의 변화를 초래합니다. 센싱 코일은 검출된 자속 주기적인 변화 신호를 프리앰프에 증폭하여 전송하고, 유량에 비례하는 펄스 신호를 생성하고, 회로 동작을 통해 유량값을 구합니다.
전자기 유량계의 개략도
의 작동 원리전자기 유량계패러데이의 전자기 유도 법칙을 기반으로 설계되었습니다. 한 쌍의 감지 전극은 측정 튜브의 축과 자기장의 자기장 라인이 서로 수직인 튜브 벽에 설치됩니다. 전도성 액체가 측정관을 따라 교류 자기장을 이동하고 자기장 라인이 수직 방향으로 이동할 때 전도성 액체는 자기장 라인을 절단하여 유도 전위를 생성하며, 이는 측정 튜브에 있는 두 개의 감지 전극에 의해 결정됩니다. 감지하다.
2. 다양한 적용 범위
이후터빈 유량계파이프라인 중앙에 터빈이 장착되어 있어 불순물이나 부식성이 있는 유체의 측정에는 적합하지 않습니다. 그렇지 않으면 터빈 유량계가 불순물의 흡착/얽힘 또는 부식으로 인해 제대로 작동하지 않아 수명에 영향을 미칩니다.
의 대상전자기 유량계전자기 유량계가 라이닝될 수 있고(고무, PTFE 등) 부식성 유체의 측정에도 적합하기 때문에 매체를 측정하려면 전도성이 있어야 합니다.
요약하자면 두 유량계는 장단점이 있는데 소비자는 어떻게 선택해야 할까요? 높은 정밀도에 대한 요구 사항이 높지 않고 저렴한 가격을 원한다면 터빈 유량계를 고려할 수 있습니다. 터빈 유량계의 적용 가능한 파이프 직경은 일반적으로 DN200 미만이며 DN200 이상인 경우 제조업체에서 특별히 사용자 정의할 수 있습니다. 고성능 요구 사항, 전자 유량계를 선택할 수 있습니다.
