1. 작동 원리:
와류식 유량계는 가스, 증기 또는 액체의 체적유량, 표준상태의 체적유량 또는 질량유량을 측정하는 체적유량계로서 카르만 와류거리 원리에 따라 제작된다. 이는 주로 가스, 액체, 증기 및 기타 매체와 같은 산업용 파이프라인 매체 유체의 유량 측정에 사용됩니다.
압력 손실이 적고 측정 범위가 넓으며 정밀도가 높은 것이 특징입니다. 작업 조건에서 체적 유량을 측정할 때 유체 밀도, 압력, 온도 및 점도와 같은 매개변수의 영향을 거의 받지 않습니다. 움직이는 기계 부품이 없으므로 신뢰성이 높고 유지 관리가 적습니다. 기기 매개변수는 오랫동안 안정적일 수 있습니다. 와류 유량계는 신뢰성이 높고 -20도 -+250도의 작동 온도 범위에서 작동할 수 있는 압전 응력 센서를 채택합니다. +350도까지 확장될 수 있습니다. 아날로그 표준 신호와 디지털 펄스 신호 출력이 있습니다. 컴퓨터와 같은 디지털 시스템과 함께 사용하기 쉽습니다. 비교적 진보되고 이상적인 측정 장비입니다.
|
|
|
|
|
|
2.응용 프로그램:
*유량계는 유체 흐름 측정을 위해 다양한 산업 분야에서 널리 사용됩니다. 작동 원리는 유체가 유로의 장애물 위로 흐를 때 와류가 발생하는 것입니다. 이러한 와류의 빈도는 유체 흐름 속도에 정비례합니다.
*미터는 과열 증기, 포화 증기, 천연 가스 및 기타 산업용 유체와 같은 다양한 유체의 흐름을 측정하기 위해 열 공급 및 가스 산업에서 일반적으로 사용됩니다. 증기 측정은 온도 및 압력 보상을 사용하여 질량 단위(예: KG/H, ton/H)를 표시하고 따뜻한 매체의 온도와 압력도 동시에 표시할 수 있습니다. 또한 화학 공장, 식품 및 음료 산업, 제약, 수처리 및 폐수 처리 공장, HVAC 응용 분야에도 사용됩니다.
*또한 와류식 유량계는 HVAC 시스템에서 난방, 냉방 및 환기 시스템의 공기, 가스 및 액체의 흐름을 측정하는 데 사용됩니다. 또한 물 및 폐수 처리장에서는 와류 유량계를 사용하여 물, 폐수 및 기타 액체의 흐름을 측정합니다.
높은 정확도와 신뢰성은 다양한 유체 흐름 응용 분야에 비용 효율적인 측정 솔루션을 제공합니다.
3. 기술적 지표:
측정 매체: 가스, 액체, 증기

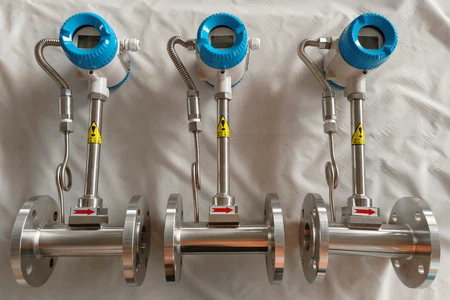

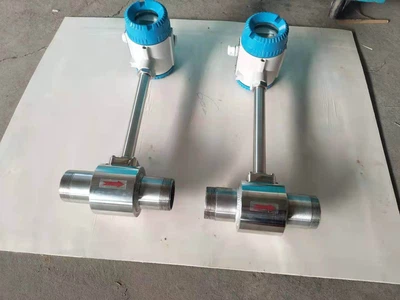

연결 방법: 플랜지 카드 연결, 플랜지 연결, 스레드 연결, 클램프 연결.
구경 사양: 파이프라인 유형(DN15-DN400), 플러그인 유형: (DN200-DN1500)
일반 측정 속도 범위: 레이놀즈 수 1.5×104-4×106; 가스 5-50m/s; 액체 0.5-7m/s.
측정 정확도: ±1.0%,
측정 매체 온도: 상온(-25도 ~ 250도), 고온(-25도 ~ 350도)
출력 신호: 펄스 출력, 4~20Ma 출력, RS485 출력, HART.
기기 주변 온도: 온도(-25도 ~ +65도), 습도(5 ~ 90% RH50도)
센서 재질: SS304, SS316
전원 공급 장치: DC24VDC/12VDC, 리튬 배터리 3.6V, 펄스 소용돌이 + 유량 적산기를 사용하는 경우 전원 공급 장치는 220VAC 또는 24VDC일 수 있습니다.
방폭 등급: 본질 안전 iaIIbT3-T6, 보호 등급 IP65.
4. 유량계 유량 범위:
(1) 측정 액체 및 일반 가스 유량 범위 표:
|
파이프 직경 |
액체 유량 범위(m3/h) |
일반 가스 유량 범위(m³/h) |
||
|
큐민 |
큐맥스 |
큐민 |
큐맥스 |
|
|
DN15(1/2") |
0.3 |
3 |
3 |
30 |
|
DN20(3/4") |
0.6 |
6 |
6 |
60 |
|
DN25(1인치) |
1.0 |
12 |
10 |
120 |
|
DN32(1.2") |
1.2 |
15 |
12 |
180 |
|
DN40(1.5") |
1.5 |
31 |
15 |
275 |
|
DN50(2") |
2.2 |
49 |
25 |
458 |
|
DN65(2.5") |
3.6 |
84 |
40 |
730 |
|
DN80 (3") |
5.5 |
127 |
55 |
1008 |
|
DN100(4") |
8.5 |
198 |
85 |
1550 |
|
DN125(5") |
13.3 |
309 |
140 |
2566 |
|
DN150(6") |
19.1 |
445 |
190 |
3483 |
|
DN200 （8") |
34 |
790 |
340 |
6230 |
|
DN250(10") |
70 |
900 |
700 |
9000 |
|
DN300(12") |
130 |
2100 |
1200 |
21000 |
|
DN350(14") |
180 |
2500 |
1500 |
25000 |
|
DN400(16") |
230 |
3400 |
2000 |
34000 |
참고: 표의 가스 유량은 작업 조건에서의 체적 유량입니다.
(2) 포화 증기 유량 범위 테이블 측정:

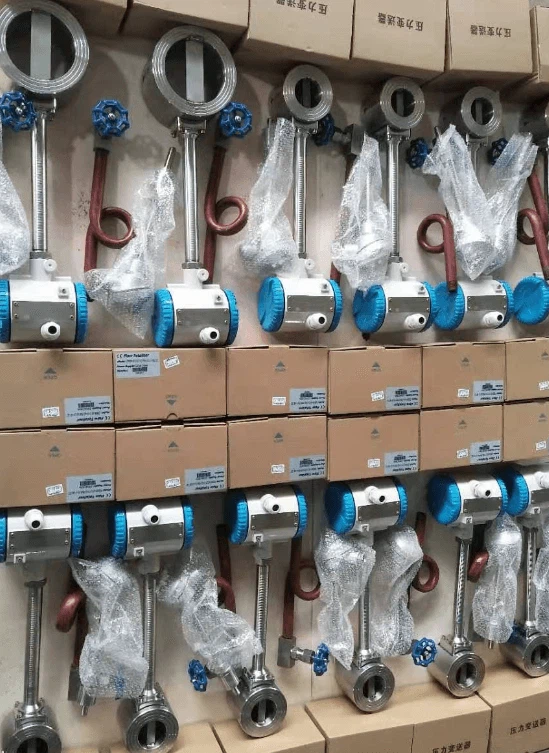

5.시계 본체 생산 워크샵:
|
|
|
| 와류 유량계 센서 처리 워크샵 | |
6. 설치 장소:
7.자주 묻는 질문:
(1) .질문: 유량계는 맞춤화를 지원합니까?
답: 그렇습니다! 우리는 모델, 사양, 외관 크기, 정밀도 등을 지원하며 귀하의 요구에 따라 제품을 완벽하게 맞춤화해 드립니다.
(2). Q: 샘플 주문을 지원합니까? MOQ는 몇 PCS입니까?
답: 그렇습니다. 나는 샘플 주문을 지원합니다. 우리의 MOQ는 1PCS입니다.
(3).Q: 50PCS의 리드타임은 얼마나 됩니까?
A: 50PCS에 대한 생산 시간은 영업일 기준 7일로 추정되며 운송 시간은 상품에 대한 긴급 수요에 따라 다릅니다. 항공, 해상 또는 철도로 배송하도록 선택할 수 있으며 운송 시간을 계산해 드립니다.
(4).Q: 지불 방법은 무엇입니까?
A: 우리는 TT 지불, 신용 카드 온라인 지불, 서부 동맹 지불, RMB 지불, LC 지불을 지원합니다.
더 궁금한 점이 있으시면 문의해 주세요! 저희 동료들 모두는 언제든지 귀하의 문의를 환영하며, 귀하의 모든 질문에 최선을 다해 답변해 드리겠습니다.
