1. 적용 범위:

타원형 기어 유량계는 포인터 디스플레이, 휠 누적 계수 장치 및 영점 조정 장치를 갖춘 광량 유량계입니다. 다양한 산업 분야의 액체 흐름 제어에 널리 사용됩니다. 원유, 경유, 휘발유 등 다양한 종류의 액체를 측정하는 데 적합합니다. 넓은 측정 범위, 높은 정밀도, 편리한 사용 및 유지 관리의 특성을 가지며 다양한 제조 재료를 선택하여 석유, 화학 산업, 제약, 식품, 야금, 전력, 운송 및 기타 분야의 액체 유량 측정에 사용할 수 있습니다.

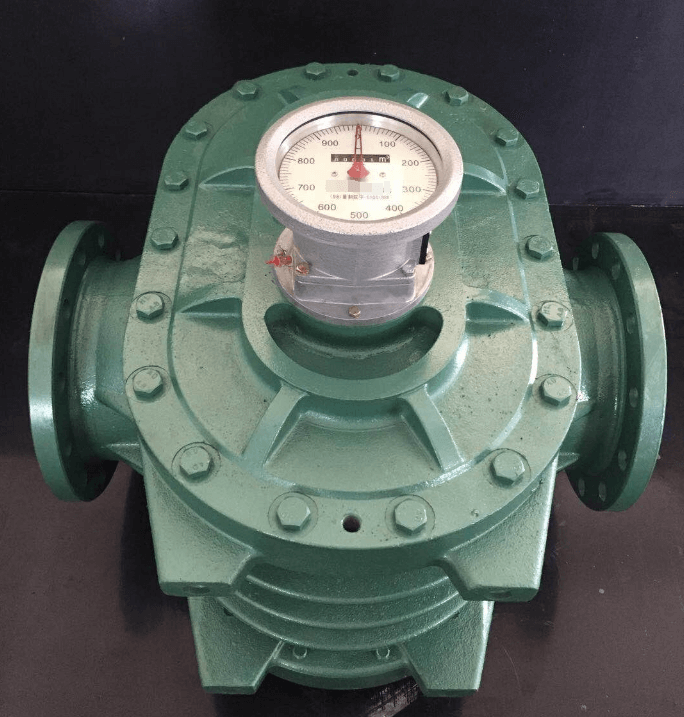

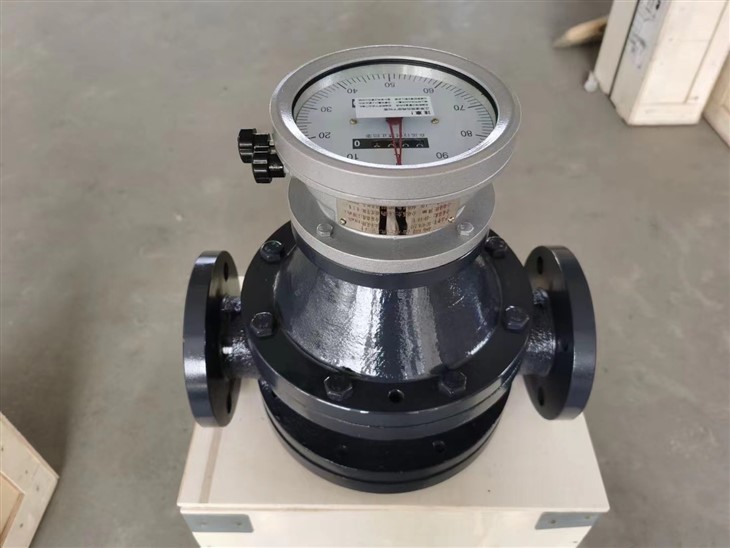

oval gear flowmeter

2. 작동 원리:

이 유형의 유량계는 계량 상자에 설치된 한 쌍의 타원형 기어와 계량 상자에 설치된 한 쌍의 타원형 기어로 구성된 단일 변위 계산 장치입니다. 상부 및 하부 커버와 함께 밀봉된 1차 달 모양의 공동을 형성합니다(기어의 회전으로 인해 완전히 밀봉되지는 않습니다). 측정 대상 액체가 배관을 통해 유동으로 유입되면 입구와 출구 지점에서 발생한 압력차에 의해 한 쌍의 기어가 연속 회전하게 되고, 초기 캐비티를 통해 측정된 액체가 출구로 흘러 의 생성물을 형성하게 됩니다. 타원형 기어의 회전과 각 변위의 4배. 이는 측정된 액체 흐름의 총량입니다. 유량계는 주로 하우징, 카운터, 타원형 기어 및 커플링(자기 커플링 및 축 커플링)으로 구성됩니다. 아래 그림과 같이:

Oval gear flow meter schematic diagram

타원형 기어 유량계 작동 원리 다이어그램

3. 타원 기어 유량계 폼 팩터:

주철형, 주철 고점도형, 주철 고온형, 주철 변형 타원형 기어 유량계 폼 팩터.

공칭 통과 경로	L	H	A	B	D	D1	N(N)	F
10	150	100	165	210	90	60	4	14
15	170	118	172	226	95	65	4	14
20	200	150	225	238	105	75	4	14
25	260	180	232	246	115	85	4	14
40	245	180	249	271	145	110	4	18
50	340	250	230	372	160	125	4	18
65	420	325	270	386	180	145	4	18
80	420	325	315	433	195	160	8	18
100	515	418	370	458	215	180	8	18
150	540	515	347	557	280	240	8	23
200	650	650	476	720	335	295	12	23
